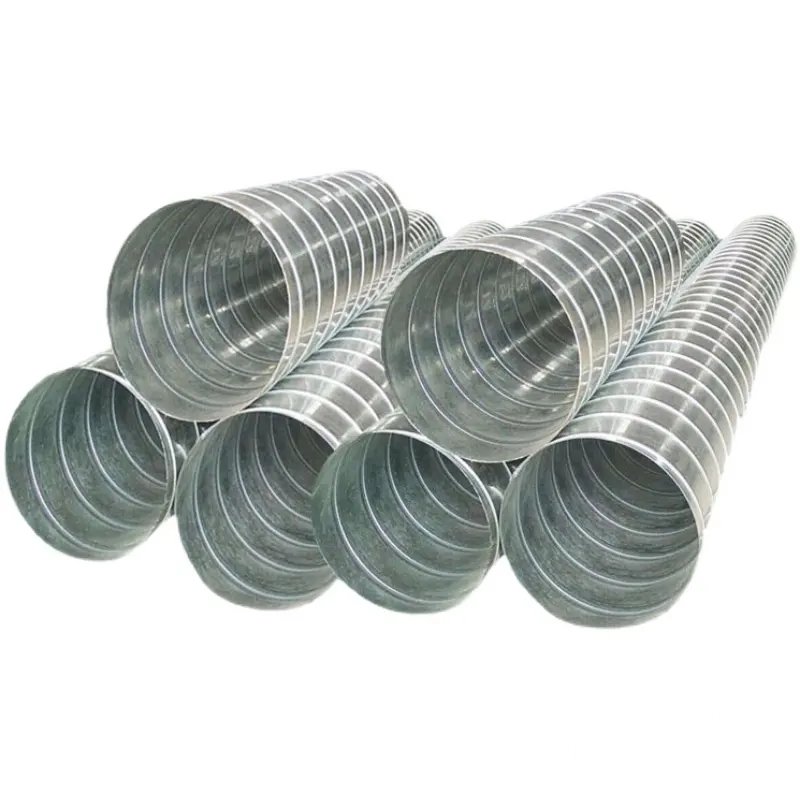

不銹鋼螺旋風管在煤氣化裝置中鋪設與安裝的關鍵技術解析



煤氣化裝置作為化工生產的核心環節，其內部介質具有高溫、高壓、腐蝕性強及易燃易爆等***性，對通風系統的安全性和耐久性提出了極高要求。不銹鋼螺旋風管憑借其耐腐蝕性、高強度、密封性強及安裝便捷等***勢，成為煤氣化裝置通風系統的***解決方案。本文將從選材、鋪設流程、安裝技術要點、質量控制及維護策略等方面，系統闡述不銹鋼螺旋風管在煤氣化裝置中的應用實踐。



 一、不銹鋼螺旋風管的核心***勢與選型依據



 1. 材料***性與腐蝕防護

煤氣化裝置產生的氣體常含硫化氫（H?S）、氯化物（Cl?）等強腐蝕性成分，且長期處于高溫（可達200℃以上）環境。不銹鋼螺旋風管采用304或316L奧氏體不銹鋼材質，通過以下機制實現防腐：

 鈍化膜保護：鉻元素在表面形成致密的Cr?O?氧化膜，抵抗化學侵蝕。

 鉬元素增強：316L不銹鋼中的鉬（Mo）含量提升至2%3%，顯著提高耐點蝕和縫隙腐蝕能力。

 焊接工藝***化：氬弧焊或等離子焊接可減少熱影響區晶間腐蝕風險。



 2. 結構強度與密封性

 螺旋咬合工藝：相比傳統焊接風管，螺旋風管采用金屬帶料卷制成型，咬口緊密，承壓能力提升30%以上，適用于高壓通風場景。

 密封設計：法蘭連接處采用不銹鋼墊片（如PTFE包裹橡膠），泄漏率可控制在0.5%以下，滿足防爆區域安全要求。



 3. 選型關鍵參數

 壁厚計算：根據ASME B31.3標準，結合風管直徑、工作壓力（通常0.31.0MPa）及溫度，選擇壁厚（如DN500風管壁厚≥3mm）。

 防爆等級：在爆炸性氣體環境（如H?濃度＞4%）中，需選用防靜電型不銹鋼（表面電阻≤10?Ω）。



 二、鋪設流程規劃與施工準備



 1. 現場勘查與路徑***化

 三維建模模擬：利用BIM技術對煤氣化裝置布局進行數字化建模，規避設備密集區，減少彎頭數量（建議單段直管長度≥5m）。

 熱位移補償：考慮裝置熱膨脹因素，預留伸縮節（如波紋管補償器），避免風管受力變形。



 2. 材料預處理

 脫脂清洗：采用堿性清洗劑去除鋼板表面油污，清水沖洗后進行鈍化處理（硝酸溶液浸泡）。

 預制加工：工廠內完成切割、咬口成型、法蘭焊接等工序，確保尺寸精度（長度誤差≤±2mm）。



 3. 工具與人員配置

 專用設備：螺旋風管成型機、液壓鉚接鉗、激光測距儀、防爆型電動扳手。

 人員資質：施工團隊需具備ASME IX焊接認證，熟悉GB 50243《通風與空調工程施工規范》。



 三、安裝技術要點與質量控制



 1. 支架設計與安裝

 抗震計算：按NB/T 47041標準進行支架載荷計算，間距≤3m，采用彈簧減震支架（如SV型可變彈簧支吊架）。

 ***緣處理：支架與風管接觸面加裝聚四氟乙烯隔熱墊，防止電化學腐蝕。



 2. 法蘭連接與密封

 螺栓規格：采用A270不銹鋼螺栓，扭矩控制為1215N·m，確保法蘭平行度誤差＜1mm。

 泄漏檢測：使用氦質譜檢漏儀對系統進行整體測試，靈敏度達1×10?? Pa·m³/s。



 3. 焊接與無損檢測

 焊接工藝：***先采用GTAW（氬弧焊），焊材匹配母材型號（如ER316L焊絲）。

 檢測要求：100%射線檢測（RT）或滲透檢測（PT），焊縫質量不低于II級。



 4. 防爆與接地

 靜電導除：風管兩端設置接地銅排（電阻≤10Ω），法蘭間跨接裸銅帶（截面積≥4mm²）。

 爆炸泄壓：在易積聚可燃氣體的管段安裝防爆膜（爆破壓力設定值需經計算驗證）。



 四、系統調試與驗收標準



 1. 壓力測試

 正壓試驗：充入1.5倍設計壓力的空氣，保壓30分鐘，壓降≤1%為合格。

 負壓測試：模擬裝置停機狀態，檢查風管抗塌陷能力（變形量≤5%）。



 2. 功能驗證

 風量平衡：使用畢托管與數字風速儀測量各支管流量，偏差控制在±5%以內。

 耐腐蝕測試：在實驗室模擬H?S環境（濃度1000ppm），持續72小時無可見腐蝕為達標。



 3. 文檔交付

 竣工資料：包含材質證明書、焊縫檢測報告、壓力測試記錄及三維安裝圖紙。



 五、后期維護與壽命管理



 1. 定期檢測項目

 壁厚監測：每年使用超聲波測厚儀檢查彎頭、法蘭等沖刷嚴重部位，腐蝕速率應＜0.1mm/年。

 靜電測試：每季度檢測接地電阻，確保導靜電性能穩定。



 2. 維修策略

 局部修復：對于微小腐蝕點，采用不銹鋼修補劑（如EcoBond EB1）進行填充固化。

 壽命評估：基于Miner線性損傷理論，計算剩余壽命，建議1015年整體更換。



 六、案例分析與經驗總結



某60萬t/年煤制甲醇項目采用316L不銹鋼螺旋風管，系統運行3年后檢查發現：

 ***勢體現：法蘭連接處無泄漏，彎曲段壁厚損失僅0.08mm；

 改進方向：部分支架未及時調整導致風管偏移，后續增加位移監測點。



通過科學選材、精準施工與嚴格質量控制，不銹鋼螺旋風管可為煤氣化裝置提供高效、安全的通風解決方案，其全生命周期成本較碳鋼風管降低約20%，是化工行業綠色升級的典范。
